LCD 865-A手控面板使用說明
2015最新版本

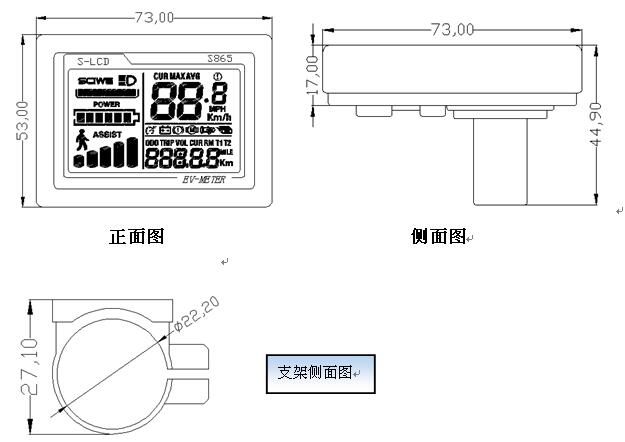

一、 外觀尺寸及材質
產品外殼為ABS，液晶透明窗為進口高硬度亞克力，硬度值相當于于鋼化玻璃。
二、 工作電壓及接線方式
1、工作電壓：DC24V /36V兼容、36/48V兼容（儀表選擇設定），
其他電壓可以定制.
2、接線方式：

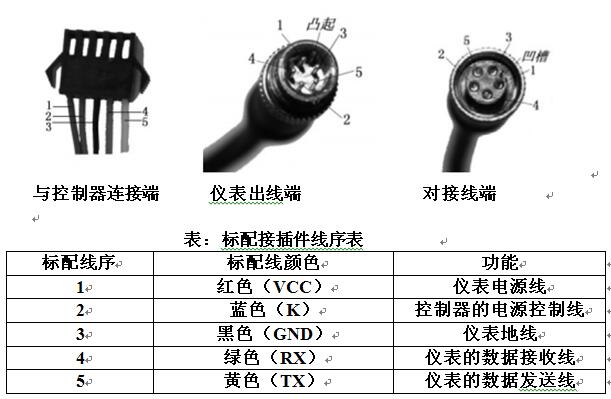

標準接插件線序
表：標配接插件線序表
|
標配線序 |
標配線顏色 |
功能 |
|
1 |
紅色（VCC） |
儀表電源線 |
|
2 |
藍色（K） |
控制器的電源控制線 |
|
3 |
黑色（GND） |
儀表地線 |
|
4 |
綠色（RX） |
儀表的數據接收線 |
|
5 |
黃色（TX） |
儀表的數據發送線 |
擴展功能：
大燈：棕色（DD）： 大燈正極，
白色（GND）：大燈負極。
P WM電壓型助力檔位控制 、獨立外接速度傳感器 線色另行定義。
注：部分產品的引線采用防水接插件，用戶無法看到線束內 的引線顏色。
三、功能說明：
1、顯示功能

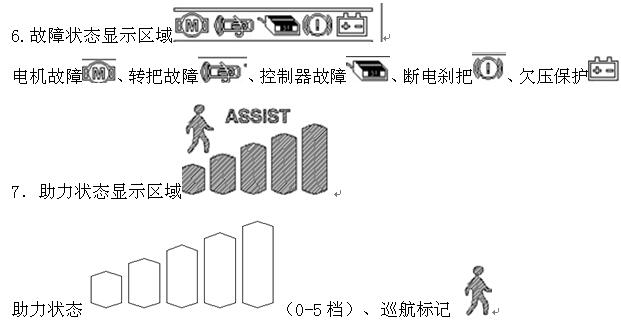

速度顯示、助力比顯示、電量指示、故障提示、總里程、累計里程、巡航定速、剎車指示、大燈顯示
2．控制、設置功能
電源開關控制 、前后燈開關控制 、6Km/h點動控制 、實時巡航控制、輪經設置、5檔助力比設置、最高車速設定、閑置自動休眠時間設定
3.通信協議：UART

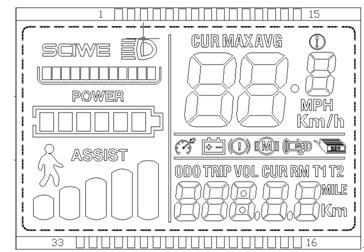

顯示屏全部內容（開機1S內全顯）

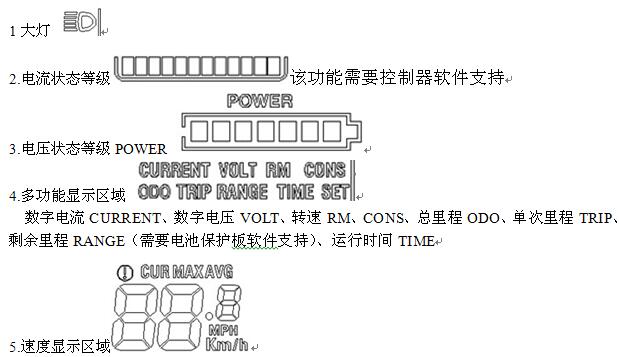

顯示內容介紹
當前速度CUR、最大速度MAX、平均速度AVG
單位 MPH, KM/H
速度有4種實現方式，具體看何種方式，部分方式可以組合
1. 接電機霍爾信號
2. 控制器發送電機霍爾信號數據給儀表 (0.5S內普通霍爾的上下降沿的個數)
3. 輪子旋轉一圈產生的慢速霍爾信號
4. 輪子旋轉一圈產生的慢速霍爾信號 經控制器發送給儀表，
（單個霍爾周期的時間，單位： 1MS）
儀表會根據輪徑 和信號數據（電機霍爾還需要設置磁鋼數），計算出真實的速度
8.設置
P01： 輪徑：單位，inch；精度：0.5；
P02：磁鋼數；
P03：背光燈亮度 ，1級最暗，3級最亮；
P04：里程單位，0：KM；1：MILE；
P05：電壓等級：24V，36V，默認24V；
P06：休眠時間：0，不休眠；其他數字為休眠時間，單位分鐘；
P07：最高速度限制：單位KM （選擇實現)
P08：霍爾速度模式：0 顯示從控制器通訊過來的輪轂霍爾
1 顯示直接從儀表接入的輪轂霍爾
2 電機霍爾（優先選擇直接接入電機霍爾，如果沒有直接接入電機霍爾，這自動顯示控制器通訊過來的電機霍爾，電機霍爾因為周期短，可以做到儀表接入和控制器通訊的自識別。）
具體解釋見備注1:
以下參數主要用于DIY版的控制（選擇實現）
P9 欠壓點設置，跟隨電壓模式，默認80% ,如 36V * 80% = 32.4V
P10 電機模式設置， 60 對應60度電機，120對應120度電機
P11 最大電流（即限流值） 單位：A
P12 剎車強度 1-100%
P13 電鎖，大燈短路保護模式， ==25 關閉保護，其它值，打開短路保護檢測
（一般不要設置，如果控制器或者大燈的電氣規格不匹配，
才需要關閉保護檢測以正常工作）
四、按鍵簡介：
按鍵具體組合位置如下
按鍵使用簡介
按鍵操作分短按和長按, 以及組合鍵長按
短按用于快捷/頻繁的操作，如
1.
騎行時，需要修改 助力/速度檔位， 短按一下
2.
騎行時切換多功能區顯示數據，短按一下
單鍵長按 主要用于 模式/開關狀態 的切換
復合鍵(長按) 用于參數的設置，因為操作復雜, 這樣可以減少誤操作
（短按不做復合鍵，因為容易誤觸發,操做起來太困難）
具體操作解釋：
一、修改 助力比/電動檔位
假設當前是助力模式
1） 短按
， 助力 + 1
2） 短按
， 助力 - 1
二、切換速度顯示
長按
,
+
切換速度顯示方式
三、設定/解除 6Km/h巡航、實時巡航，開關大燈
車輛靜止?fàn)顟B(tài)，長按一下
，會進入6KM/h巡航模式；車輛在騎行狀態，長按一下
，會進入實時巡航模式，如果當前在巡航模式，則解除巡航；
長按
開關大燈
四、開關液晶顯示屏
如果當前顯示屏是工作的，長按
，會關閉顯示屏， 反之打開顯示屏
五、切換 多功能顯示區內容
短按
可以切換多功能顯示區的值
六、設置參數
長按
+
會進入?yún)?shù)設置界面，可以設置的參數包括，
輪徑(單位為:英寸),磁鋼數，液晶亮度, 欠壓點等（見設置：P01-P13）；
在設置界面下，可以短按
，或者
對設置值進行加減，參數修改后會閃爍，選擇好設定的值后，
- a.長按
保存當前值，參數閃爍停止；
b.短按
切換到下一參數，同時保存上一參數的設定值；
2. 按
+
，退出設置并保存參數，如不按，10秒后會自動退出并保存修改參數。
注：因公司產品的升級可能您拿到的產品部分顯示內容會與說明書有所區別，但是不會影響到您的正常使用。
